Canllaw Bylchu Rack Pallet (Diweddariad 2026)

Mae dyluniad cynllun warws yn pennu'n uniongyrchol trwybwn gweithredol a diogelwch cyfleusterau. Gall camgyfrifiad unigol yn y bylchau rhwng rac paled beryglu symudedd fforch godi, torri codau tân lleol, neu danddefnyddio gofod ciwb fertigol.

Er mwyn cyflawni'r dwysedd storio mwyaf posibl heb aberthu cyflymder dethol, mae angen cadw'n gaeth at gliriadau peirianneg dogfenedig a safonau logistaidd. Mae'r canllaw hwn yn manylu ar union ofynion bylchau ar draws systemau racio, deunyddiau a sectorau diwydiannol gwahanol.

Safonau a Gofynion Bylchu Rack Pallet

Mae bylchau rac paled yn cael ei lywodraethu gan fframweithiau cydymffurfio llym i atal cwymp strwythurol a sicrhau effeithiolrwydd atal tân.

Yn yr Unol Daleithiau, mae'n rhaid i ddyluniad rac a pharamedrau diogelwch gydymffurfio â'rSefydliad Cynhyrchwyr Rack (RMI) ANSI MH16.1manyleb aOSHA 1910. 176(a)ynghylch storio deunydd yn ddiogel.

Ar gyfer diogelwch tân,NFPA 13 (Safon ar gyfer Gosod Systemau Taenellu)yn pennu mannau ffliw manwl gywir i ganiatáu awyru gwres fertigol a dŵr chwistrellu yn ystod digwyddiad.

Pa fylchau racio y dylech eu hystyried

Mae dylunio system racio warws swyddogaethol yn gofyn am ynysu pum dimensiwn gofodol gwahanol.

Bylchu Clirio

Mae bylchau clirio yn diffinio'r byffer llorweddol mewnol o fewn un bae. Mae metrig safonol y diwydiant yn gofyn am leiafswm o3 modfeddo gliriad rhwng ymyl allanol y llwyth paled a'r ffrâm unionsyth. Yn ogystal, lleiafswm o4 modfeddrhaid cynnal y cliriad rhwng y ddau lwyth paled cyfagos sydd wedi'u lleoli ar yr un lefel trawst i ddileu effaith canol-bae yn ystod y lleoliad.

Bylchu Ffliw

Mae bylchau ffliw yn cyfeirio at yr agoriadau fertigol clir o fewn strwythur y rac.

• Gofod Ffliw Traws:Y bwlch rhwng y llwythi nwyddau ar hyd yr eil.
• Gofod Ffliw hydredol:Y bwlch perpendicwlar rhwng rhesi cefn-i-rhesi cefn.NFPA 13yn mandadu'n benodol isafswm gofod ffliw hydredol parhaus o6 modfeddar gyfer unrhyw storfa rac sy'n fwy na 25 troedfedd o uchder i gynnal llwybr tân dirwystr.

Bylchu Eilydd

Bylchu eiliau yw'r pellter clir rhwng wynebau rheseli cyferbyniol ar draws llwybr eil. Mae'r dimensiwn hwn yn gwbl ddibynnol ar yr offer trin deunydd penodol a ddefnyddir, gan greu tri dosbarthiad sylfaenol:

• eiliau Eang:12 i 14 troedfedd.
• eiliau cul (NA):8.5 i 10 troedfedd.
• eiliau Cul Iawn (VNA):5.5 i 7 troedfedd.

Clirio fertigol

Clirio fertigol yw'r gofod rhwng top y llwyth paledized a gwaelod y trawst yn union uwch ei ben. Mae protocolau gweithredu safonol yn gorchymyn o leiaf6 modfeddo glirio fertigol. Mae'r byffer hwn yn cyfrif am yr arc lifft a-gogwyddo sydd ei angen ar weithredwyr fforch godi i ddatgysylltu paled oddi wrth y trawst yn lân heb dorri'r cydrannau strwythurol uchaf.

Clirio Waliau

Mae clirio wal yn cynrychioli'r glustogfa rhwng waliau perimedr y cyfleuster a'r rhesi rac mwyaf allanol.Codau NFPAac mae rheoliadau adeiladu yn aml yn gofyn am leiafswm o6 i 12 modfeddclirio cefn o golofnau a waliau adeiladu i atal difrod strwythurol i'r cyfleuster yn ystod y llwytho ac i ddarparu ar gyfer rhediadau cyfleustodau neu lwybrau allanfa perimedr.

Ffactorau Bylchau Rack Pallet

• Offer Trin Deunydd (MHE):Mae'r radiws troi lleiaf, hyd y siasi, a maint -pentwr ongl dde y fflyd fforch godi yn pennu'r llinell sylfaen ar gyfer lled yr eil.
• Gordo paled:SafonolSilffoedd Hedasystemau rac paled dyletswydd trwmyn nodweddiadol yn cynnwys dyfnder ffrâm o 42 modfedd i gefnogi paledi safonol 48 modfedd o hyd. Mae'r bwriad dylunio hwn yn arwain at abargod paled 3-modfeddar wynebau blaen a chefn y rhesel, y mae'n rhaid eu cynnwys yn uniongyrchol mewn cyfrifiadau gofod ffliw ac eil.
• Dosbarthiad Nwyddau:Mae cynhyrchion sydd wedi'u dosbarthu o dan NFPA fel nwyddau Dosbarth I-IV yn gofyn am fylchau ffliw safonol, tra bod plastigion Grŵp A perygl uchel yn sbarduno mandadau clirio fertigol ac hydredol gwell i'w cynnwys mewn-llinellau chwistrellu rac.

Sut i Gosod Bylchau Racio Cywir

Ffurfweddiadau Gofodol Ar Draws Systemau Racio

Mae gwahanol ffurfweddiadau storio yn newid llinellau sylfaen bylchau yn llwyr oherwydd eu mecaneg weithredol:

• System racio paled dewisol:Mae'r cyfluniad safonol hwn yn defnyddio bylchau ffliw 6-modfedd safonol trwy wahanwyr rhesi rhwng strwythurau cefn wrth gefn, gan gynnal detholusrwydd 100% gyda dimensiynau eil llydan neu gul safonol.
• Gyrru-In / Drive-Trwy Systemau:Mae'r systemau dwysedd uchel hyn yn dileu eiliau safonol. Mae clirio baeau mewnol yn gyfyngedig; rhaid i'r cliriad mewnol rhwng ymylon mewnol y dreif-mewn rheiliau gydweddu'n union â lled y siasi fforch godi ynghyd â byffer diogelwch anhyblyg o2 i 3 modfeddar y naill ochr.
• Gwthio-Racio Llif Cefn a Phallet:Mae'r systemau deinamig hyn yn defnyddio rheiliau ar oleddf neu welyau rholio. Rhaid cynyddu'r cliriad fertigol rhwng lefelau i8 i 10 modfeddi wneud iawn am ongl llethr y lonydd a'r traw yn newid wrth i'r paledi symud ymlaen.

Dyfyniad Cyflym Gyda Rhif Safle Pallet

-Gofynion Bylchau Penodol i Ddiwydiant

• Storio Oer a Logisteg Bwyd:Mae costau gweithredu fesul troedfedd giwbig yn uchel iawn mewn amgylcheddau rhewgell. Mae cynlluniau bylchu yn symud tuag at VNA neu systemau racio symudol i gywasgu eiliau i'r lleiafswm. Fodd bynnag, yn aml rhaid ymestyn cliriad fertigol ger chwythwyr rhewgell i atal ffurfio iâ a sicrhau dosbarthiad llif aer oer priodol.
• Gweithgynhyrchu Modurol a Thrwm:Mae trin biniau dur trwm neu sgidiau rhy fawr wedi'u teilwra yn gofyn am ehangu'r gofod clirio 3 modfedd safonol i4 neu 6 modfeddyr ochr i gyfrif am symud cynhwysydd afreolaidd ac amrywiadau llwytho gallu uchel.
• Warws Fferyllol:Er mwyn cydymffurfio â'r FDA a GWP (Arferion Warws Da) mae angen clirio waliau penodol hyd at18 modfeddi ganiatáu glanweithdra arferol, monitro rheoli plâu, a chylchrediad aer amgylchynol trylwyr o amgylch yr holl stocrestr sydd wedi'i storio.

Math Fforch godi a Lled Ystlys (Lled yr Ystlys)

Mae dewis y gosodiad eil priodol yn gofyn am aliniad â manylebau gweithredol eich fflyd trin deunyddiau. Mae'r tabl isod yn amlinellu'r lled eiliau clir lleiaf yn seiliedig ar ddosbarth fforch godi:

Astudiaethau Achos

Canolbwynt Gweithgynhyrchu Diwydiannol (Ecwador)

• Math:Racking Paled Dewisol
• Fforch godi:Fforch godi Safonol

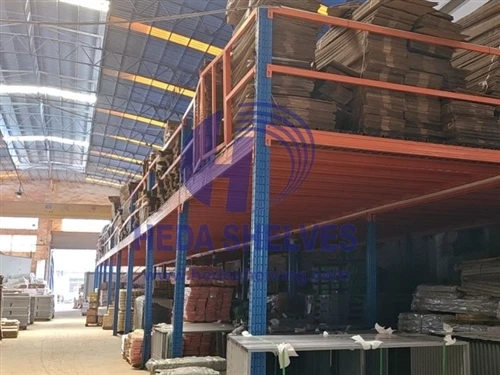

Mezzanine Deunydd Aml{{0}Haen (Malaysia)

• Math:Racking Paled Dewisol
• Fforch godi:Fforch godi Safonol

Racio Storio Deunydd Aml-Haen (Yr Iseldiroedd)

Math:Gyrrwch-yn Racking & Cantilever Rack

Fforch godi:Fforch godi Safonol

Awgrymiadau Arbenigol ar gyfer Optimeiddio Cynllun

• Ymrwymo i Dimensiynau MHE Cyn Caffael Rack:Peidiwch byth â dylunio cynllun yn seiliedig ar amcangyfrifon asedau cyffredinol. Sicrhewch union ddalen fanyleb dechnegol y model fforch godi o'ch dewis a gwiriwch-ardystiedig y gwneuthurwrStack Ongl Sgwârdimensiwn cyn cyfrifo olion traed eil.
• Cyfrif am Overhang in Row Spacer Cyfrifiadau:Os yw eich paledi'n cynnwys bargod cefn 3-modfedd, mae defnyddio bylchau rhes safonol 6-mewn ffurfweddiad cefn wrth gefn yn lleihau eich gofod ffliw hydredol net i 0 modfedd. Er mwyn cadw ffliw tân 6 modfedd cyfreithlon o dan safonau NFPA, rhaid i chi ddefnyddioGwahanwyr rhes 12 modfedd.
• Gosod Amddiffynwyr Colofn Strwythurol:Mae dyluniadau eil dynn yn cynyddu amlder ystadegol effeithiau ffrâm. Mae gosod amddiffynwyr colofn ddur heb follt ar waelod yr unionsyth bregus yn cadw cyfanrwydd adeileddol heb grebachu lonydd clirio defnyddiadwy.

Casgliad

Mae'r cynllun gofod rac paled delfrydol yn cynrychioli cydbwysedd peirianneg manwl gywir rhwng cydymffurfiad diogelwch tân rheoleiddiol, effeithlonrwydd trin deunydd, a'r defnydd cyfeintiol mwyaf posibl. Mae sicrhau'r cyfluniad hwn yn atal methiannau strwythurol costus ac yn dileu ffrithiant gweithredol.

A ydych yn cynllunio cynllun warws newydd ar hyn o bryd neu'n ceisio optimeiddio effeithlonrwydd gofodol cyfleuster presennol?

Cysylltwch â'r tîm peirianneg ddiwydiannol ynSilffoedd Hedaheddiw i dderbyn system racio paled wedi'i theilwra sy'n cydymffurfio â'r cod CAD/3D am ddim.
